¶ Características gerais do produto
O LL303 é um rastreador solar 4G projetado para o gerenciamento de veículos e embarcações de construção. Com painel solar, carregador magnético e classificação IP67 à prova d'água, este dispositivo é ideal para uma variedade de implantações que requerem longo tempo de uso e desempenho contínuo ótimo. A comunicação LTE com fallback GSM (2G) garante uma conexão sólida em quase todos os casos. Além desses recursos, vários modos de trabalho, vários acessórios periféricos e o conjunto de alertas acionados por eventos tornarão o LL303 uma parte valiosa de sua estratégia de gerenciamento de frota.
- Comunicação através de redes 4G LTE com fallback para GSM 2G
- Carregamento Solar e Magnético
- Alertas Múltiplos
- Posicionamento GPS, BDS e LBS
- Resistência à poeira e à água IP67
- Múltiplos Modos de Funcionamento
¶ Alimentação
Bateria
- 10,000 mAh/3.7V
Energia solar
- 5V/400mA (Tensão/Corrente de Operação Padrão @STC)
- STC: Iluminação direta com lâmpada halógena de 38.000Iux no banco de testes
Carregador magnético
- 5V/2A
¶ Rede celular
| Rede de comunicação |
LTE Cat 1/GSM |
LTE Cat M1/Cat NB2 |
| Frequência |
LL303-L LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B20/B28 LTE-TDD: B40 GSM: B2/B3/B5/B8 |
LL303-A Cat M1: B2/B4/B5/B12/B13/B25/B26/B66 Cat NB2: B2/B4/B5/B12/B13/B25/B66 GSM: B2/B3/B5/B8 |
|
LL303-E LTE-FDD: B1/B3/B5//B7/B8/B20/B28 LTE-TDD: B38/B40/B41 GSM: B2/B3/B5/B8 |
SIM CARD: Nano-SIM
¶ GNSS
| Sistema de posicionamento | GPS+BDS+ LBS |
| Precisão de posicionamento | < 2.5m CEP |
| Sensibilidade de rastreamento | -165dBm |
| Sensibilidade de aquisição | -I48dBm |
| TTFF (Céu aberto) | Início rápido médio 1seg |
| Início a frio médio 32seg |
¶ Temperatura de operação e proteção
Temperatura de operação: -20°C à + 70°C
Umidade de operação: 5% ~ 95%, sem condensação
Índice de proteção: IP67
¶ Características
| Sensores | Acelerômetro, sensor de efeito Hal |
| Cenários | Alerta de bateria fraca, alerta de violação, alerta de vibração |
| Bluetooth | BLE 5.0 |
| RFID | 2,4 GHz |
¶ LED Status
¶ Verde (celular) – Status
Piscando rápido [0,35-0,3s (ligado-desligado)] - Inicialização de rede
Piscando lentamente [0,1s-3s (ligado-desligado)] - O dispositivo está on-line
Led verde fixo - Nenhum cartão SIM
Piscando lentamente [1s-3s (ligado-desligado)] - Não foi possível conectar-se à plataforma
¶ Vermelho (status de energia/Ligado)
Piscando rápido [0,35-0,3s (ligado-desligado)] - A bateria está fraca
Piscando lentamente [0,3s-3s (ligado-desligado)] - O carregamento está completo
Fixo - Carregamento do dispositivo (via cabo)
Piscando lentamente [0,3s-5s (ligado-desligado)] - Carregamento (via energia solar)
Desligado - A bateria está descarregada ou encontra uma falha interna
¶ Instalação e uso
¶ Instalação
Fixe a base na posição de instalação com parafusos. Em seguida, monte o dispositivo na base e fixe-os com parafusos.
¶ Anexo de cartão SIM
Passo 1: Prepare um cartão SIM adequado.

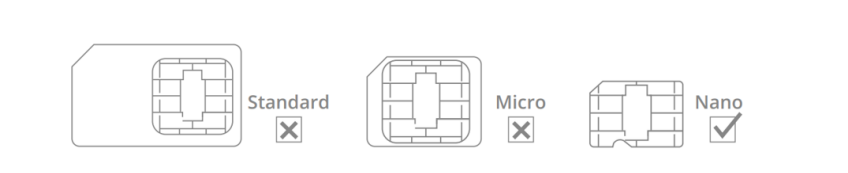

O tamanho do cartão é o seguinte:

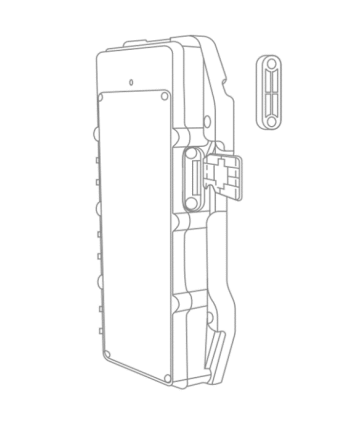

Passo 2: Remova o tampão de borracha à prova d'água na lateral e insira o cartão SIM no lugar, conforme mostra a figura a seguir:
(Nota: O dispositivo deve ser desligado antes de remover o SIM, caso contrário, o SIM poderá ser queimado.)
¶ Ligar e desligar
Ligue ou desligue o dispositivo usando o botão liga/desliga.
¶ Carregando

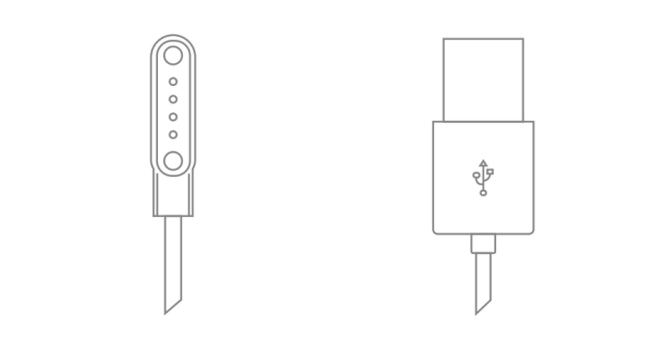

Conecte o dispositivo com um carregador 5V/2A (que deve ser adquirido separadamente). O LED fica aceso quando o dispositivo está carregando e pisca lentamente quando o carregamento é concluído .
¶ Modos de trabalho
| Gps normal | Neste modo, o dispositivo sempre tem seus serviços de rede habilitados e fará upload de dados de localização em um intervalo fixo, que pode ser configurado através da plataforma de serviço de localização ou aplicativo móvel especificado pelo seu revendedor. |
| Posicionamento inteligente | Neste modo, o dispositivo pode reconhecer automaticamente as condições atuais de localização e o status de atividade do veículo no qual está instalado e escolher de forma inteligente um sistema de posicionamento e um intervalo de upload. |
| Economia de energia | O dispositivo irá acordar em um determinado intervalo configurado para fazer upload de dados de localização. Após a conclusão de cada upload, o dispositivo entrará em suspensão profunda e não executará nenhuma consulta remota ou definirá ações. |
¶ Observações:
- Use baterias especificadas pelo fabricante do dispositivo. O fabricante não assumirá qualquer responsabilidade de reparação por danos resultantes da utilização de acessórios não originais.
- Evite objetos metálicos, pois podem causar curto-circuitos nos contatos da bateria.
- Não dobre nem abra a bateria à força.
- Não mergulhe a bateria em água nem a exponha ao fogo.
- É proibido usar baterias deformadas, descoloridas, derramadas ou danificadas na embalagem.
- É proibido desmontar ou modificar a bateria.
