¶ Características gerais do produto VL-02
O JM-VL02 foi projetado para lidar com aplicações de frotas industriais e comerciais, desde agências de aluguel e transporte público até equipamentos de construção e muito mais.
E, usando comunicações LTE (Cat M1/NB-IoT) e GSM de ponta, o VL02 ajudará você a maximizar as operações de sua frota nos próximos anos.
- 4G LTE CAT-M1/NB2 e GSM
- Detecção de ignição
- Botão SOS
- Múltiplos alertas
- Corte de alimentação/combustível
- Status de abertura e fechamento de portas
- Leitura de combustível/temperatura (opcional)
- Leitura RFID (opcional)
- Certificado de Homologação: 19088-22-11209
¶ Alimentação
| Faixa de alimentação | Bateria interna |
| 9 - 36 VDC | 3.7V/300 mAh |
¶ Entradas e saídas
3 entradas digitais, sendo:
- Ignição (ACC)
- Botão de pânico (SOS)
- Entrada auxiliar
2 saídas digital, sendo:
- Relé
- Saída auxiliar
¶ Rede celular
|
Comunicação de rede |
LTE |
GSM |
|
Frequência |
B1, B3, B7, B8, B28 |
850/950/1800/1900 MHz |
SIM CARD: Cartão padrão
¶ GNSS
| Sistema de posicionamento | GPS+LSB |
| Frequência | L1 |
| Precisão de posicionamento | <2,5m CEP |
| Sensibilidade de pista | -165 dBm |
| Sensibilidade de aquisição | -148 dBm |
¶ Temperatura de operação e proteção
Temperatura operacional: -20°C a +70°C
Índice de proteção: IP65
¶ Características
| Sensores | Acelerômetro |
| Cenários | Alerta de movimento do veiculo, alerta de excesso de velocidade, cercas, detecção de bateria do veiculo, fonte de alimentação desconectada |
| Analise de condução | Aceleração, frenagem e curva brusca, detecção de colisão |

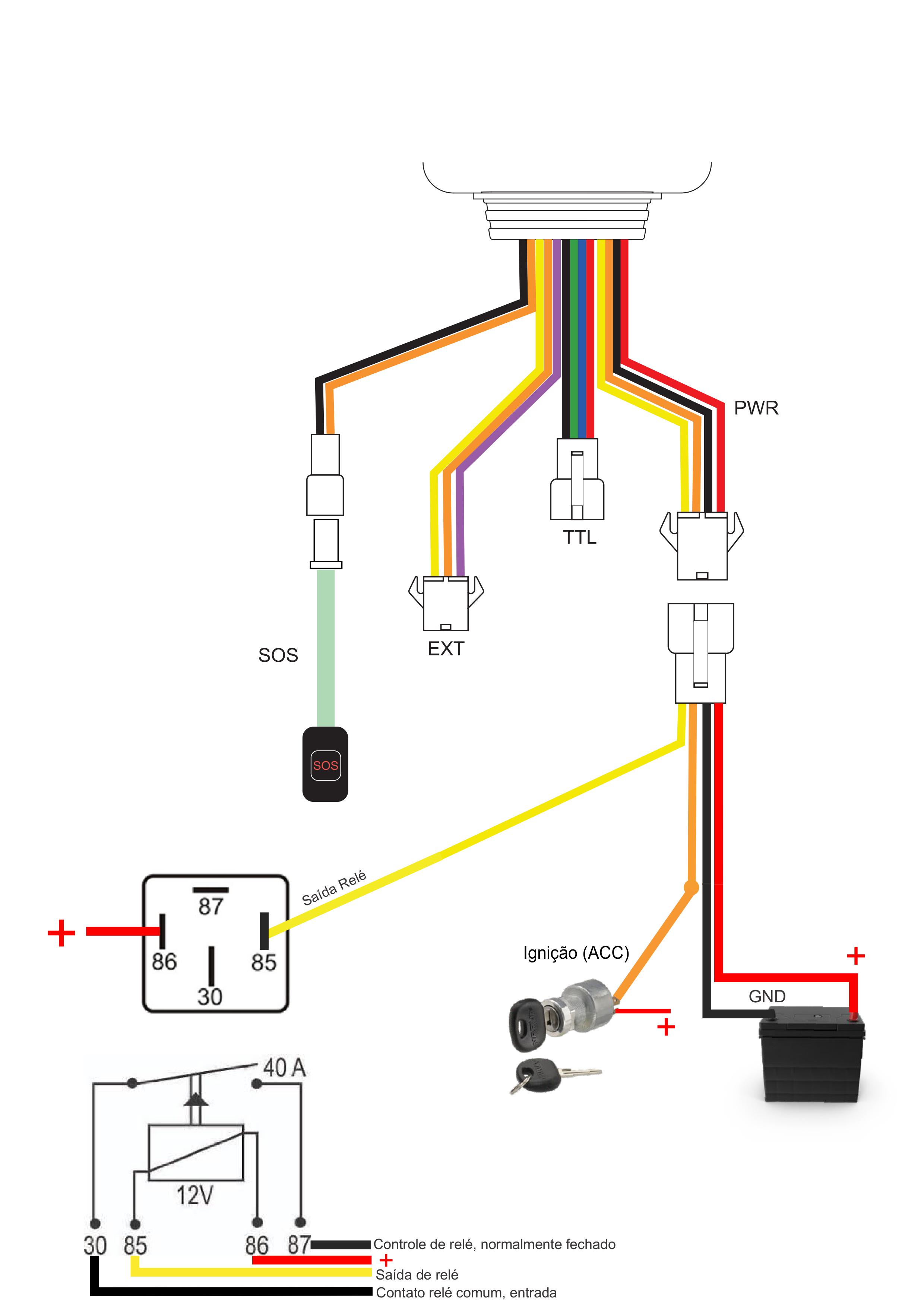

¶ Esquema de ligação - Cabo
Para ilustrar como deve ser feita a instalação elétrica do VL-02 no veículo, segue abaixo o esquemático de instalação do mesmo integrado com os periféricos:
¶ Leds de status

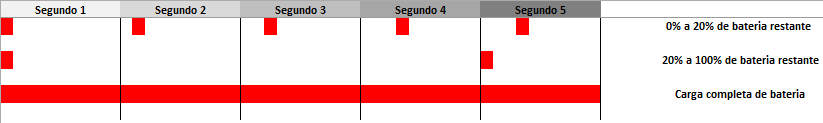

Para bateria:

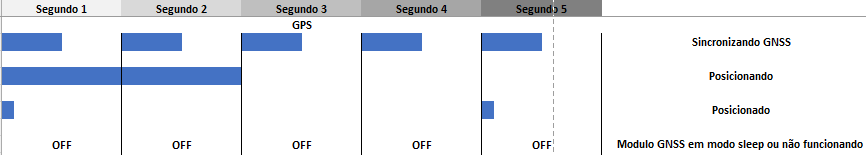

Para GPS:

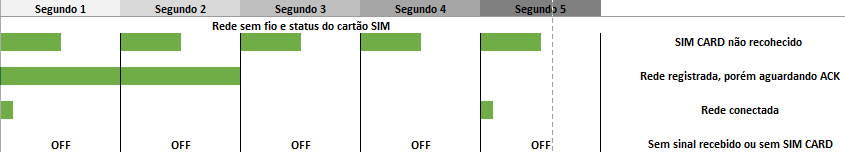

Para rede celular:
¶ Suspensão de led
LEDSLEEP,A#
Onde:
LEDSLEEP: Descreve o comando a ser enviado;
A: Habilita/desabilita o modo de suspensão de led: ON/OFF
- ON: Quando o dispositivo está carregando, a luz apaga após 5 minutos; Quando o GPS está funcionando, a vibração não pode despertar a luz; quando o gps está desligado, o choque pode despertar a luz.
- OFF: Todas as luzes estão sempre acesas, padrão: ON
Exemplo: LEDSLEEP,ON#
¶ Consulta
Para consulta, enviar: LEDSLEEP#
