¶ Características gerais do produto VL-03
O JM-VL03 é um rastreador GPS 4G LTE projetado principalmente para o gerenciamento de veículos.
A capacidade de trabalhar em tensão de entrada de 9-90V permite sua compatibilidade com uma ampla gama de veículos.
Uma antena GPS avançada oferece uma forte aquisição de sinal e capacidade de posicionamento mais preciso.
Projetado com um sistema de análise de comportamento de condução e vários alertas, o JM-VL03 pode aumentar a segurança de condução e a segurança do veículo de forma mais eficaz.
- 4G LTE CAT1 c/ fallback 2G GSM
- Tensão nominal de 9 a 90V
- Analise de comportamento de condução
- Botão SOS
- Múltiplos alertas
- Corte de alimentação/combustível
- Status de violação
- Certificado de Homologação: 15220-22-11209
¶ Alimentação
| Faixa de alimentação | Bateria interna |
| 9 - 90 VDC | 3.7V/60 mAh |
¶ Entradas e saídas
2 entradas digitais, sendo:
- Ignição (ACC)
- Botão de pânico (SOS)
1 saídas digital, sendo:
- Relé
¶ Rede celular
|
Comunicação de rede |
LTE |
GSM |
|
Frequência |
B1, B3, B7, B8, B20, B28 |
850/900/1800/1900 MHz |
SIM CARD: Micro SIM
¶ GNSS
| Sistema de posicionamento | GPS+LSB+BDS |
| Frequência | L1 |
| Precisão de posicionamento | <2,5m CEP |
| Sensibilidade de pista | -165 dBm |
| Sensibilidade de aquisição | -148 dBm |
¶ Temperatura de operação e proteção
Temperatura operacional: -20°C a +70°C
Índice de proteção: IP65
¶ Características
| Sensores | Acelerômetro |
| Cenários | Alerta de movimento do veiculo, alerta de excesso de velocidade, cercas, detecção de bateria do veiculo, fonte de alimentação desconectada |
| Analise de condução | Aceleração, frenagem e curva brusca, detecção de colisão |
¶ Esquema de ligação - Cabo
Para ilustrar como deve ser feita a instalação elétrica do VL-03 no veículo, segue abaixo o esquemático de instalação do mesmo integrado com os periféricos:
¶ LED Status

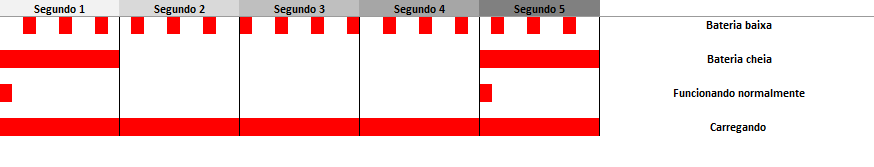

Para bateria:

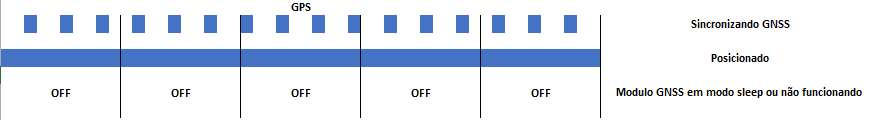

Para GPS:

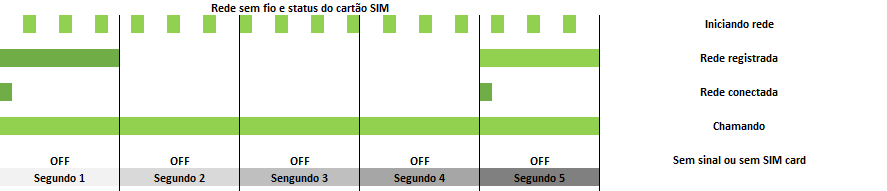

Para rede celular:
¶ Suspensão de leds
LEDSW,A#
Onde:
LEDSW: Descreve o comando a ser enviado
A=ON/OFF, padrão: OFF
- ON significa que os LEDs estão sempre acesos;
- OFF significa que os LEDs irão dormir automaticamente enquanto nada de anormal ocorrer.
Exemplo: LEDSW,ON#
¶ Consulta
Para consulta, enviar: LEDSW#
